Arquitetura

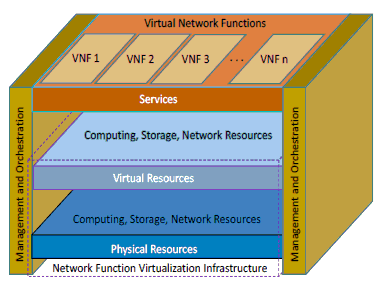

Figura 3: Arquitetura do NFV definida pelo ETSI.

A ETSI (European Telecommunications Standards Institute) definiu uma arquitetura base como forma de criar um padrão para guiar as empresas ao criarem produtos e protocolos baseados em NFV. A arquitetura em questão é composta de três camadas, são elas:

- NFVI (Network Function Virtualization Infraestructure) ou Hypervisor

- VNF (Virtual Network Function)

- NFV MANO (Network Function Virtualization Management and Orchestration)

Um diagrama representativo da arquitetura do NFV pode ser visto na figura ao lado.

NFVI

A NFVI é a camada composta pelos softwares e hardwares que servirão como base para as VNF's. Esta camada por sua vez possui três componentes, os recursos físicos, que são hardwares disponíveis para a virtualização de NF's, como CPU, memória e rede; os recursos virtuais, que definem as VM's (Virtual Machines) como abstrações da sub-camada de recursos físicos; por fim, o hypervisor, que coordena a alocação dos recursos físicos para a implementação das VM's.

VNF

As VNF's são funções de rede definidas por uma ou mais VM. Ou seja, um bloco dentro da NFVI que tem um comportamento funcional bem definido e com saídas bem definidas de modo a virtualizar serviços de rede é uma VNF.

NFV MANO

O NFV MANO é a camada da arquitetura responsável por gerenciar os recursos virtuais em uma forma análoga ao IaaS (Infraestructure as a Service). Desse modo, o NFV MANO controla o ciclo de vida das VNF's e também como elas serão distribuídas pela rede, fazendo o elo entre o ambiente virtual e o físico. Outra função dessa camada é fazer a conexão do ambiente virtual com OSS (Operations Support System) e BSS (Business Support System) para manter equipamentos legado que dão suporte a processos internos da operadora de serviço.
