VLAN
Virtual Local Area NetworkO padrão IEEE 802.11q

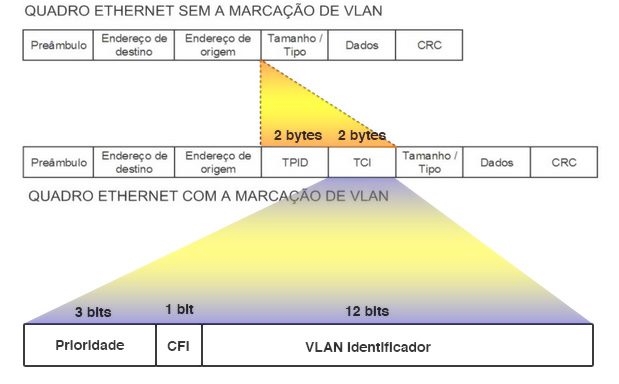

O padrão IEEE 802.1q traz a necessidade de introduzir campos de identificação nos quadros Ethernet. Essa informação extra será utilizada no roteamento dos quadros, e serão usados pelas pontes ou switches para encaminhar ou filtrar o tráfego recebido. Atendendo a esta necessidade, e à especificação 802.1p (que define uma tag de prioridade dos quadros Ethernet), a norma IEEE 802.3ac, de 1998, acrescentou mais 4 bytes ao tamanho máximo de um quadro Ethernet.Os novos campos do cabeçalho são:
TPID (Tag Protocol Identifier): campo de 2 bytes que, no caso de um quadro correspondente à norma 802.1q, carrega o valor fixo 0x8100. Assim, se pode distinguir este quadro em relação a um que não contenha a tag (no lugar deste campo com valor fixo, se encontra o campo correspondente ao tamanho/tipo do quadro).
TCI (Tag Control Information): campo de 2 bytes subdividido em:
PCP (Priority Code Point): 3 bits referentes à norma 802.1p (prioridade dos quadros Ethernet), que definem um nível de prioridade de 0 (menor) a 7 (maior); por padrão, é usado o valor 1. O atributo de nível de prioridade é um dos parâmetros de Quality Of Service (QoS) que permite tratar de forma diferente dados que trafegam em uma rede.
Canonical Form Indicator (CFI): 1 bit que indica forma canônica (Ethernet) com valor “0”, e forma não-canônica (FDDI, token ring...) com valor “1”. Este campo é utilizado por razões de compatibilidade entre as redes tipo Ethernet e tipo Token Ring. Se um quadro recebido numa porta Ethernet tem o CFI 1, então ele não deve ser transmitido como está para uma porta não marcada (untagged).
VLAN Identifier (VID): 12 bits que indicam a rede VLAN ao qual o quadro pertence. Os valores 0x000 e 0xFFF são reservados; assim, é possível existir 4094 VLANs distintas.
