VLAN
Virtual Local Area NetworkConexões entre dispositivos em uma VLAN

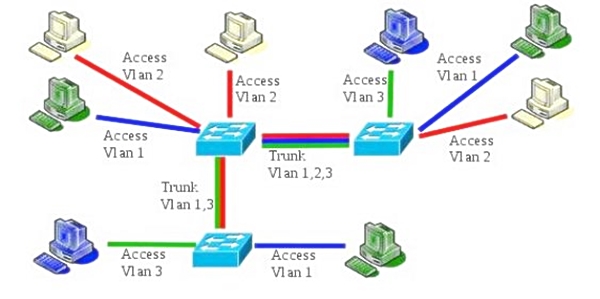

Cada conexão física entre dois dispositivos de rede recebe o nome de link. Existem 3 (três) tipos diferentes de links, enlace tronco (trunk link), enlace de acesso (access link) e enlace híbrido (hybrid link). O tipo de link estabelecido entre dois dispositivos leva em consideração se eles suportam ou não o padrão 802.1q (VLAN-aware/VLAN-unaware).
VLAN-aware: Dispositivo capaz de entender os campos de identificação do protocolo (TPID) e de controle (TCI) especificados no padrão 802.1q
VLAN-unaware: Não entende e ignora as marcações introduzidas no padrão 802.1q
Enlace tronco (Trunk Link)
É um link ponto-a-ponto entre dois dispositivos de rede. Ambos devem ser VLAN-aware, ou seja, devem ser capazes de modificar o cabeçalho da tag, identificando os quadros do tipo VLAN. Um link de enlace pode ser configurado para duas ou mais VLANs, podendo trafegar dados de várias destas simultaneamente. Nesta situação, os dispositivos usam a regra de marcação, especificada no 802.1q [Cisco/Access Trunk].
Enlace de acesso (Access Link)
Conecta um dispositivo sem suporte a VLAN a uma porta VLAN-aware. Neste modo, o enlace é restrito a trafegar pacotes de uma única VLAN, pois exige a configuração prévia da porta, especificando dados de qual VLAN ela deve trafegar. Se algum quadro é recebido com valor diferente do determinado para aquela porta, ele é descartado imediatamente.
Enlace híbrido (Hybrid Link)
Como o nome sugere, é uma mistura dos 2 (dois) enlaces acima citados. São conectados dispositivos com e sem suporte ao padrão IEEE 802.1Q. Quadros marcados (tagged) e não marcados (untagged) circulam no link porém não pertencem à mesma VLAN.
