Passive Optical Network (PON)NG-PON: Next Generation PON
As arquiteturas G-PON, E-PON e 10G E-PON apresentadas utilizam basicamente TDM (Time Division Multiplexing), e a WDM-PON realiza distribuição de um comprimento de onda por assinante. A abordagem da NG-PON é utilizar uma topologia híbrida de TDM e WDM.
Ainda não foi definido uma norma para a NG-PON, ela encontra-se em discussão em congressos internacionais e em instituições como ITU-T e IEEE. Pesquisadores do mundo todo estão propondo novas características e fazendo testes com diferentes associações entre freqüências, link budget, quantidade de ONU's, distância máxima, dispositivos nos remote nodes e no OLT, entre outros.

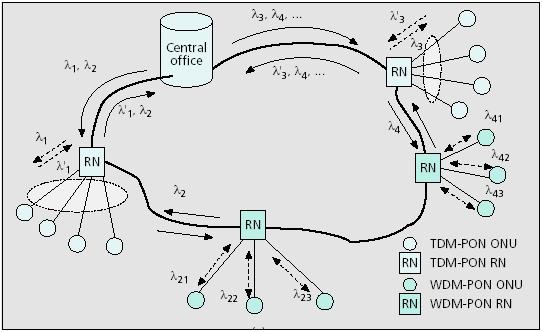

A implementação básica pode ser vista na Figura 11 (retirada do artigo Analysis of Next Generation PON Architecture for Optical Broadband Access Networks, ver referência bibliográfica [14]).
Figura 11 - Topologia básica da Next Generation PON.
Trata-se de uma rede em anel, interligando o Central Office (CO) e os Remote Nodes (RN). Cada RN possui um AWG ou um splitter para se conectar às ONU's (Optical Network Unit) dos clientes e fazer a distribuição da freqüência de cada um. Nesse esquema existem tanto assinantes que recebem um comprimento de onda reservado para ele (círculos em verde escuro), como assinantes que compartilham um mesmo comprimento de onda através de TDM (círculos em verde claro).

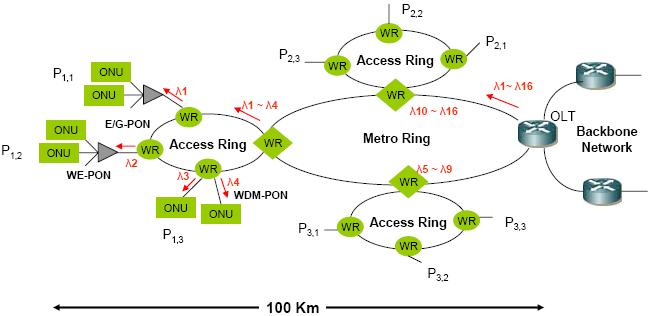

A Figura 12 (retirada da apresentação de Biswanath Mukherjee) mostra uma montagem semelhante, nota-se um importante ganho de alcance da rede podendo atingir 100 km. O OLT emite vários comprimentos de onda e os WR (equivalente aos remote nodes) fazem a distribuição para as ONU's dos assinantes correspondentes.
Figura 12 - Exemplo de Next Generation PON.
Nessa configuração a quantidade de ONU's conectadas no mesmo OLT é bem mais elevada do que nos outros modelos, já que o que o OLT pode enviar uma grande quantidade de comprimentos de onda e cada um pode ser usado por mais de uma ONU por TDM.
Esse modelo de negócio exige uso de um OLT (Optical Line Terminal, equipamento que fica no CO) diferente do OLT utilizado para modelos de PON que utilizam TDM, como E-PON. Desse modo os assinantes que desejem utilizar o modelo NG-PON devem fazer um upgrade também em suas ONU's, como mostra a Figura 13 (retirada da apresentação de Hiroaki Mukai).
Figura 13 - Upgrade dos clientes para Next Generation PON.
