Conceitosbásicos
> componentes

Hardwares

Os hardwares são a infra-estrutura de um Sistema de Armazenamento, ligando os dispositivos de armazenamentos com os servidores. Tais componentes seriam:

  • Meio Físico;
  • Dispositivos de Conexão;
  • Dispositivos de Translação;
  • Dispositivos de Armazenamentos;

Meio Físico

Os componentes de um sistema de armazenamento são ligados por meio da fibra óptica ou cabos de cobres. O Fibre Channel seria um exemplo de fibra óptica utilizada em sistema de armazenamento.

Dispositos de Conexão

A conexão entre componentes de armazenamento e o servidores é um dos outros elementos considerados na implementação de um Sistema de Armazenamento. São exemplos de conectores:
  • Parallel SCSI;
  • Conectores ópticos;
  • Fibre Channel hubs, switching hubs, switches e directors.
Alguns Interconectores
Figura 1.2

Dispositivos de Translação

Host Bus Adapter (HBA), roteadores, adaptadores, gateways e bridges, são o mediadores, por exemplo, entre o protocolos do Fibre Channel e os protocolos de camada superior, como SCSI, FCP, Ethernet.
Exemplos de dispositivos de translação
Figura 1.3 - Retirada de FCIA, http://www.fibrechannel.org

Dispositivos de Armazenamento de Dados

Os dispositivos de armazenamentos, unidade fundamental de armazenamento de dados, tem várias formas e configurações e consistem basicamente dos seguintes tipos:
  • Disk Drive;
  • Tape Drives e Tape Libraries;
  • Storage Subsystems.

A decisão de escolher qual tipo de dispositivo de armazenamento é o mais adequado para implementar um sistema de armazenamento depende dos requerimentos de desempenho e disponibilidade definidos no projeto.

Disk Drives

Unidades de disco são acessadas por diversos tipos de barramentos, tais como: parallel ATA (PATA), Serial ATA (SATA), SCSI, Serial Attached SCSI (SAS), and Fibre Channel.
Imagens de alguns barramentos
Figura 1.4

Tape Drives

Tape drives são definidos para arquivamento e ganham proporções colossais com múltiplos silos de Tapes. Uma Tape library pode arquivar dados de toda uma empresa facilmente.

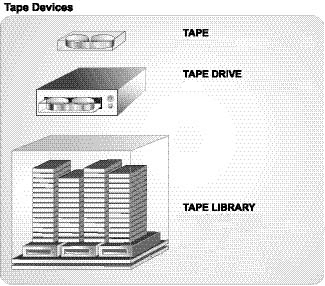

Tapes Drives
Figura 1.5 - Retirada de FCIA, http://www.fibrechannel.org

Storage Subsystems

  • Just A Bunch Of Disks (JBOD)
  • JBOD (Somente um Punhado de Discos) é um sistema que permite juntar vários discos rígidos como se fossem apenas um único disco. O sistema JBOD não aumenta a confiabilidade nem aumenta o desempenho do sistema de disco.

    JBOD
    Figura 1.6
  • Redundant Array of Independent Disks (RAID)
  • Uma unidade de controle central provém uma função adicional que torna possível utilizar os disco individuais de uma maneira para alcançar uma maior tolerância a falhas e maior desempenho.

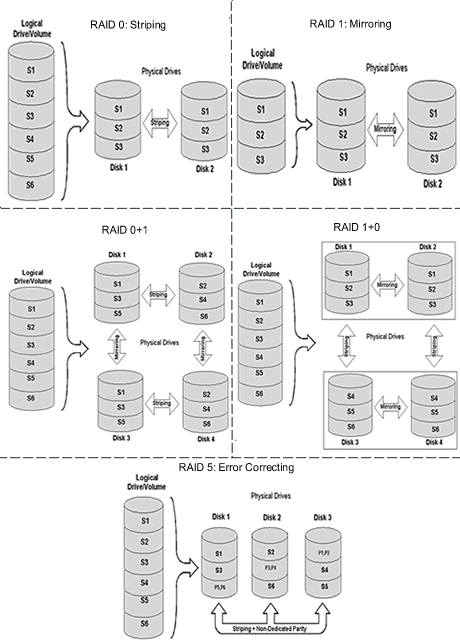

    Exemplos de RAID
    Figura 1.7- Adaptada de Cisco Networkers 2006 - SAN-1501 - Introduction to Storage Area Networking

Softwares

Vários tipos de softwares são usados em um ambiente de Sistemas de Armazenamentos, e juntos trabalham para gerenciamento dos dados de ponto-ponto. O termo software refere-se a:
  • Sistema Operacional;
  • Drives e firmwares para os dispositivos;
  • Software para gerenciamento da rede e dos dados.
