Loops de roteamento podem ocorrer se a convergência
lenta de uma rede em uma configuração nova provoca entradas de roteamento

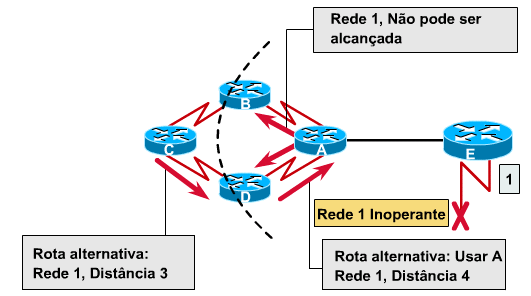

inconsistentes. A Figura ilustra como um loop de roteamento pode ocorrer:
1) Antes da falha da rede 1, todos os roteadores possuem
conhecimento consistente e tabelas de roteamento corretas. Diz-se que a rede
convergiu. Suponha agora que o caminho preferido do
roteador C para a rede 1 seja através do roteador B, e a distância do roteador C
até a rede 1 seja 3.
2) Quando a rede 1 se torna inoperante, o roteador E envia sua atualização
rotineira para o roteador A. O roteador A sabe que a rede não está mais lá e pára
de rotear pacotes para lá. Mas ao mesmo tempo os outros roteadores B, C e D ainda
não foram informados da falha e continuam a rotear os pacotes cuja rede 1 é o destino.
Dado um momento o roteador A emitiu sua atualização aos roteadores B e D, mas o ainda
há o roteador C que não foi informado. Para ele (roteador C) a rede 1 ainda pode ser
alcançada através do roteador B.
3) Todos os roteadores enviam atualizações periódicas a cada
30 segundos, inclusive o roteador C, que pode emitir atualizações antes mesmo
de receber as tabelas corretas. Suponha que por azar o roteador C envie uma atualização periódica ao
roteador D. Lembre-se que em sua tabela de roteamento ainda há uma rota válida para
a rede 1 através do roteador B.
4) O roteador D altera a sua tabela de roteamento para atualizar a nova rota,
apesar de incorreta. Em seguida o roteador propaga essa informação incoerente ao roteador
A que se atualiza também.
5) O roteador A propaga as informações para os roteadores B e E, e assim por
diante. Qualquer pacote destinado à rede 1 fará então um loop do roteador C para
B, para A, para D e de volta para o C.
