Equipamento
A instalação de uma linha DSL requer o uso de dois equipamentos específicos: um transceiver, na casa ou escritório do usuário, e um DSLAM (DSL Access Multiplexer), na central.
O transceiver, também chamado de modem DSL, é usado para conectar o computador à linha DSL. A conexão pode ser feita através de USB ou Ethernet. Quando se deseja compartilhar a conexão em uma rede, o transceiver pode combinar switches, roteadores ou outros equipamentos de rede. Além disso, o transceiver é ligado a um POTS splitter, que é o equipamento responsável por separar os sinais de voz e dados. O POTS splitter basicamente utiliza um filtro passa-altas para separar os dados, que serão enviados para o computador, e um filtro passa-baixas, que separa o sinal de voz, enviado para os telefones. A figura abaixo mostra um modem ADSL externo.
Modem ADSL externo.
O DSLAM, instalado na central que fornece os serviços DSL, recebe as conexões DSL de vários usuários. As conexões são agregadas numa única conexão de alta velocidade, e podem ser diferentes tecnologias, com diferentes velocidades, utilizando diferentes protocolos e modulações. Isso é possível porque este equipamento oferece uma conexão dedicada a cada usuário, ou seja, se o número de usuários ligados no mesmo DSLAM aumentar, o desempenho não irá diminuir - a não ser que o número de usuários sature a conexão. Neste caso, a instalação de um novo DSLAM resolveria o problema.

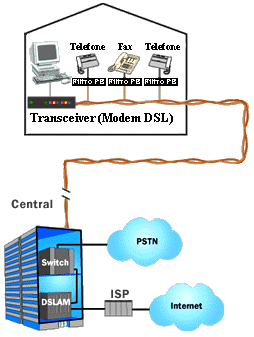

A figura abaixo mostra uma ligação entre o usuário e a central. A linha que chega na casa do usuário é ligada aos telefones, aparelhos de fax ou qualquer outro aparelho que use a linha telefônica, através de filtros passa-baixas. Essa mesma linha é ligada ao computador através do modem DSL. Na central, o DSLAM conecta-se ao provedor (ISP - Internet Service Provider) e a switches ou outros equipamentos de rede, que conectam a linha à rede pública de telefonia (PSTN - Public Switched Telephone Network).
Conexão dos equipamentos DSL entre usuário e central.
