6. Quanto aos Cabos
A) Tipos de cabos
É válido relembrar que o cabo coaxial não é normalizado pela norma TIA/EIA-568A..
A.1) O Par Trançado
O cabo padrão deverá ser do tipo sem blindagem ( UTP ), com opção de ser blindado ( STP ), indicado para ambientes ruidosos. A norma dedica maior enfoque ao cabo UTP, enquanto o STP é apenas mencionado.
Os cabos foram classificados pela norma quanto:
Velocidade de Transmissão - Categoria:
|
Categoria |
Velocidade (MHz) |
Aplicação |
|
1 |
0.5 |
Telefonia analógica e digital, modem analógico. |
|
2 |
2 |
Terminais IBM 3270, AS/400 ou Apple LocalTalk |
|
3 |
10 |
Ethernet 10BaseT e Token Ring 4Mbps |
|
4 |
20 |
Token Ring 16 Mbps |
|
5 |
100 |
Fast Ethernet 100BaseT, ATM 155Mbps |
Classificação NEC quanto ao nível de segurança contra incêndio:
|
Código do Cabo |
Aplicação |
|
CM |
Cabo de comunicação de uso gera, a capa é feita com PVC, que não propaga chama, mas produz fumaça tóxica. |
|
CMP |
Cabo de comunicação "plenum" com capa em Halon que além de não propagar a chama, produz gás que apaga o fogo. |
|
CMR |
Cabo de comunicação vertical preparado para resistir ao fogo na posição vertical. |
Padrão de cores para cabo UTP 4 pares:
|
Par |
Cor do Par |
|
1 |
Branco/Azul Azul/Branco |
|
2 |
Branco/Laranja Laranja/Branco |
|
3 |
Branco/Verde Verde/Branco |
|
4 |
Branco/Marrom Marrom/Branco |
Faz parte da norma um cabo UTP para backbone, que contém 25 pares de fios.
Conectores:
O conector padronizado pela norma é o RJ-45, que pode ser blindado ou não, conforme o cabo. As tomadas disponíveis nos equipamentos, ou no cabeamento horizontal, deverão ser do tipo fêmea, enquanto os cabos de emenda deverão ser do tipo macho.

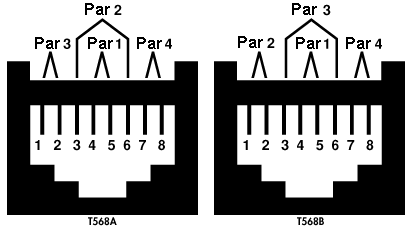

A configuração dos pares deve atender aos sistemas existentes: 10BaseT ( 1 & 2 e 3 & 6 ), Token Ring ( 3 & 6 e 4 & 5 ), 100BaseT ( 1 & 2 e 3 & 6 ), ATM ( 1 & 2 e 7 & 8 ). Quanto a pinagem, existem dois tipos, um utilizado pela AT&T ( 568B ) e outro utilizado pelos demais fabricantes ( 568A ).
Acessórios ou Componentes Estruturados:
Fazem parte da norma, também, os seguintes acessórios complementares ao cabeamento: espelhos embutidos ( no lado das estações de trabalho ) e painéis de emenda ( no lado do concentrador ) , onde estarão localizados os conectores fêmeas.
Conector RJ-45 fêmea
Espelho Embutido
Painel de Emenda ( Patch panel )
A.2) Fibra Ótica
A norma indica a fibra ótica para uso em instalação horizontal ou em backbone. A fibra possui imunidade a interferência eletromagnética, grande capacidade de transmissão e baixa atenuação.
As fibras óticas foram classificados pela norma quanto:
Ao tipo de fibra:
|
Tipo |
Núcleo ( m m ) |
Casca ( m m ) |
|
Monomodo |
9 |
125 |
|
Multimodo |
62.5 |
125 |
Classificação NEC quanto ao nível de segurança contra incêndio:
|
Código do Cabo |
Aplicação |
|
OFC |
Contém elementos de tração metálicos |
|
OFN |
Não contém elementos metálicos, mas apenas materiais dielétricos como fibra de carbono, próprio para suportar descargas atmosféricas. |
|
OFNR |
Não contém elementos metálicos e é apropriado para instalação vertical de um andar para o outro. |
|
OFNP |
Não contém elementos metálicos e do tipo "plenum" com capa em Halon que além de não propagar chama produz pouca fumaça tóxica. |
Quanto a construção:
O cabo geleado é indicado para o uso externo. É constituído pelas fibras internas e preenchido por geleia de petróleo, a qual protege a fibra da ação da umidade, as fibras são recobertas com uma capa de acrilato que fornece resistência mecânica, porém menor que a oferecida pelo cabo compacto. O cabo tem, ainda, um elemento de tração e uma capa externa de plástico. Este cabo tem pouca flexibilidade e o raio de curvatura é grande. Como é um cabo de uso externo ele não pode ser usado dentro de prédios, pode entrar no máximo 15 metros.
O cabo compacto é apropriado para o uso interno. Ele é constituído por uma fibra recoberta com uma capa de acrilato e uma capa plástica que garante uma boa resistência mecânica, possui também um elemento de tração ( kevlar ) e a capa externa de plástico. Com é indicado para uso interno não possui maiores proteções contra umidade, além disso como apresenta maior flexibilidade e resistência mecânica, pode ser mais facilmente manipulado.
Conectores:
Os três principais conectores para fibras óticas são:
MIC ® Padronizado para redes FDDI somente. Incorpora duas conexões no mesmo corpo ( Transmissor e Receptor ). Com o conector existe uma capa plástica para proteger a ponta da fibra da poeira. É um conector caro e complexo.
ST ® Desenvolvido pela AT&T e utilizado em vários tipos de rede. Encaixe do tipo baioneta, que garante segurança e confiabilidade. É o conector mais utilizado por ser barato e simples, porém a norma não o recomenda, apenas o aceita como solução temporária.
SC ® Recomendado pela norma. Possui formato quadrado com o interior móvel que garante um bom contato mecânico ao introduzir o conector fêmea. Barato e simples, só não é mais utilizado em virtude do parque instalado do conector ST, porém sua utilização vem se tornando mais comum com o aparecimento de novas tecnologias como o ATM. Este conector é diferenciado por cor para os dois tipos de fibra.
Acessórios ou Componentes Estruturados:
Assim como para o par trançado, o sistema ótico também possui seu conjunto de componentes estruturados como espelhos e painéis de emenda, conforme vemos nas figuras.
Espelho Embutido
Painel de Emenda ( Patch Panel )
