Pacotes SCTP

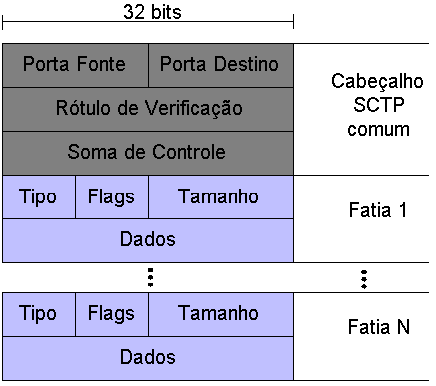

A unidade de dados do protocolo (PDU - unidade de informação trocada pelas entidades pares) do SCTP são chamados de pacotes SCTP. Estes são compostos de um cabeçalho comum e fatias (chunks) de dados ou controle.

O cabeçalho comum consiste de 12 octetos. Para a identificação de uma associação (nome dado a uma conexão SCTP), SCTP usa o mesmo conceito de porta no TCP e UDP. Para a detecção de erros na transmissão, cada pacote é protegido por uma soma de controle (checksum) de 32 bits (algoritmo Adler-32) que é mais robusto que a soma de controle de 16 bits do TCP ou UDP. Pacotes com somas de controle inválidas são descartados. O cabeçalho comum também contém um rótulo de verificação (verification tag) de 32 bits. Este é específico da associação e é trocado entre as entidades no começo da associação.

Cada fatia se inicia com um campo de tipo que é usado para distingüir fatias de dados ou controle, seguido por flags específicos e pelo campo de tamanho, necessário já que elas têm tamanho variável.

Até o momento existem 13 tipos de fatias definidas pelo padrão. Elas estão definidas abaixo:

Fatia (Chunk) Definição
INIT Enviado para se iniciar a associação entre dois pontos terminais.
INIT ACK Reconhece o recebimento do INIT. O recebimento do INIT ACK estabelece a associação.
SACK Reconhece o recebimento de fatias de dados.
COOKIE ECHO Usado exclusivamente durante o processo de iniciação.
COOKIE ACK Reconhece o recebimento do COOKIE ECHO. Ele deve preceder qualquer fatia de dados.
HEARTBEAT Enviado de forma a testar a conectividade de um endereço específico na associação.
HEARTBEAT ACK Enviado para reconhecer o recebimento do HEARTBEAT.
ABORT Indicação para se fechar uma associação. Informa a razão do fim da associação através de seus parâmetros.
ERROR Usado para reportar, através de seus parâmetros, o tipo de erro que possa ter ocorrido.
SHUTDOWN Usado para fechar uma associação.
SHUTDOWN ACK Acusa o recebimento do SHUTDOWN.
SHUTDOWN COMPLETE Conclui o procedimento de fechamento da associação.
