Protocolos de Roteamento para Redes de Sensores Sem Fio

1. Introdução

---

O roteamento é o processo essencial de encontrar o caminho ideal, tipicamente o mais curto ou o de menor custo, entre quaisquer dois nós em uma rede. Um protocolo de roteamento define o conjunto de regras e procedimentos pelos quais os dispositivos de rede (roteadores ou nós) trocam informações, constroem tabelas de rotas e determinam a "melhor rota". Essa determinação pode ser baseada em diversas métricas, como a contagem de saltos, atraso, largura de banda ou, crucialmente nas WSNs, o consumo de energia.

Existem classes amplamente estabelecidas de protocolos de roteamento, como os de Vetores de Distância (DV), que utilizam o algoritmo de Bellman-Ford para iterativamente descobrir rotas, e os de Estado do Enlace (LS), que empregam o algoritmo de Dijkstra para construir um mapa completo da topologia da rede antes de calcular o caminho ótimo. No entanto, em Redes de Sensores Sem Fio (WSNs), essas abordagens clássicas precisam ser adaptadas.

Este trabalho tem como objetivo explorar e analisar os conceitos, as características e a aplicação de protocolos de roteamento especificamente desenvolvidos para as Redes de Sensores Sem Fio (WSNs - Wireless Sensor Networks). O foco é garantir uma comunicação eficiente e segura, que considere as severas restrições de recursos desses dispositivos. A padronização da Internet, coordenada por organizações como a IETF (Internet Engineering Task Force) através das RFCs (Request For Comments), oferece uma base, mas as WSNs exigem soluções especializadas devido às suas particularidades.

2. Conceitos Fundamentais

---

2.1. Arquitetura e Componentes de uma WSN

As WSNs são redes compostas por um grande número de nós de sensores (sensor nodes) distribuídos em um ambiente, que são responsáveis por coletar dados e transmiti-los. Cada nó de sensor é um pequeno dispositivo que integra tipicamente quatro unidades: uma unidade de sensoriamento, uma unidade de processamento (microcontrolador), uma unidade de comunicação (transceptor sem fio) e uma fonte de energia (bateria).

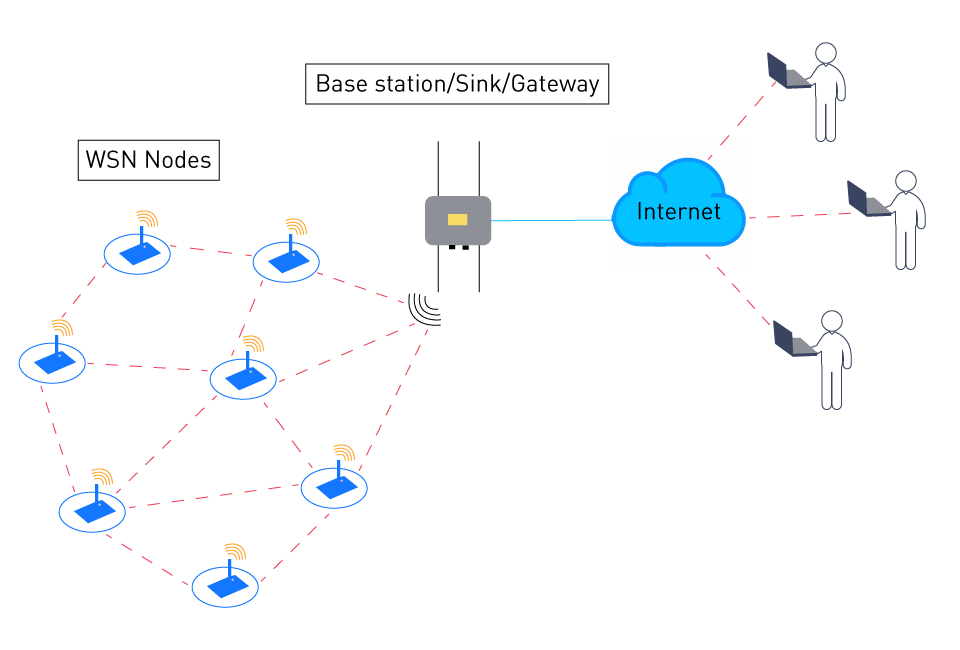

*Arquitetura típica de uma WSN: Nós sensores comunicam-se com a Estação-Base (Sink).
(Fonte: Monolithic Power Systems)

A arquitetura central de uma WSN inclui:

• Nós Sensores: Milhares de dispositivos que realizam a tarefa principal de sensoriamento e retransmissão de dados.
• Estação-Base (Sink Node): Um ou mais nós com recursos mais robustos (maior energia, processamento e capacidade de comunicação de longa distância) que funcionam como o ponto de coleta final dos dados da WSN.
• Gateway: Dispositivo que conecta a Estação-Base a uma rede externa (como a Internet), permitindo o acesso e gerenciamento remoto dos dados.

A topologia de comunicação é predominantemente muitos-para-um (dos nós para a Estação-Base), o que torna o roteamento multi-salto (multi-hop) e a agregação de dados desafios críticos para a longevidade da rede.

---

2.2. Características e Desafios (Limitações de Recursos)

Os nós de sensores em WSNs operam sob restrições severas de recursos. O consumo de energia é o maior desafio, pois a transmissão de dados é a operação que mais drena a bateria [4]. Os protocolos de roteamento devem ser intrinsecamente aware da energia, buscando caminhos que minimizem a energia total gasta, prolongando a vida útil da rede, em vez de apenas buscar o caminho de menor atraso [5].

Adicionalmente, a memória limitada (RAM e Flash) e a baixa capacidade de processamento exigem que os algoritmos de roteamento sejam leves, com sobrecarga mínima de processamento e armazenamento de tabelas, o que frequentemente inviabiliza o uso direto de protocolos de Internet tradicionais como o OSPF.

---

2.3. Métricas de Avaliação de Protocolos

A eficiência de um protocolo de roteamento em WSNs é avaliada por métricas que transcendem a simples taxa de transferência (throughput) ou contagem de saltos:

• Eficiência Energética: Minimizar o consumo de bateria, frequentemente medido pela energia total gasta ou pelo tempo de vida do primeiro nó a falhar (first node death).
• Latência: O tempo que um pacote leva para ir da origem ao destino, crucial para aplicações de tempo real (e.g., monitoramento de saúde).
• Confiabilidade (Taxa de Entrega de Pacotes): A porcentagem de pacotes de dados transmitidos que chegam com sucesso ao destino, essencial em ambientes com ruído e interferência.
• Escalabilidade: A capacidade do protocolo de manter seu desempenho eficiente à medida que o número de nós na rede aumenta, sem um aumento exponencial na sobrecarga de controle.

---

2.4. Algoritmos de Roteamento Clássicos

Os protocolos de Vetores de Distância (DV), como o RIP, utilizam o algoritmo de Bellman-Ford, trocando vetores de distância com vizinhos para encontrar o caminho mais curto. Já os protocolos de Estado do Enlace (LS), como o OSPF, baseiam-se no algoritmo de Dijkstra, construindo um mapa completo da topologia da rede para calcular a melhor rota. Embora as WSNs raramente usem esses protocolos diretamente, seus princípios algorítmicos são a base para muitas adaptações eficientes em termos de energia.

---

3. Protocolos de Roteamento

---

Os protocolos de roteamento para WSNs são categorizados principalmente de acordo com suas estratégias de organização da rede e de busca de rotas.

3.1. Protocolos de Roteamento Planares

*Exemplo de roteamento planar, onde todos os nós têm funções idênticas.
(Fonte: Clustering and Routing Algorithms for Wireless Sensor Networks: Energy Efficiency Approaches, Pratyay Kuila, Prasanta K. Jana, 2018)

Nesses protocolos, também chamados de flat, todos os nós da rede desempenham o mesmo papel e possuem as mesmas funcionalidades. Os dados são encaminhados de nó em nó até chegarem à estação-base (Sink). A busca pelo caminho mais curto é feita a partir de informações de roteamento que são trocadas entre os nós. Exemplos notáveis incluem SPIN (Sensor Protocols for Information via Negotiation), que utiliza meta-dados para negociação e evitar o problema de inundação (flooding) desnecessário, e Directed Diffusion, que utiliza o conceito de "interesses" (interests) para propagar consultas e estabelecer gradientes de dados [5]..

---

3.2. Protocolos de Roteamento Hierárquicos (Baseados em Clustering)

Arquitetura de rede WSN baseada em clusters. Nós sensores enviam dados para o Cluster Head (CH), que agrega e roteia para a Estação Base.
(Fonte: Clustering and Routing Algorithms for Wireless Sensor Networks: Energy Efficiency Approaches, Pratyay Kuila, Prasanta K. Jana, 2018)

Comunicação em clusters: Setas tracejadas (nó para CH) e setas sólidas (CH para CH ou para Estação Base) ilustram o fluxo de dados.
(Fonte: Clustering and Routing Algorithms for Wireless Sensor Networks: Energy Efficiency Approaches, Pratyay Kuila, Prasanta K. Jana, 2018)

Esses protocolos, como o LEACH (Low-Energy Adaptive Clustering Hierarchy) [6], [7], dividem a rede em grupos lógicos (clusters). Dentro de cada cluster, um nó é eleito como "Cluster Head" (CH), responsável por:

• Coletar e agregar os dados dos outros nós do cluster.
• Comprimir os dados.
• Enviar os dados agregados para a Estação-Base.

A rotação periódica do papel de CH é vital, pois a comunicação com a Estação-Base é a operação mais cara em termos de energia. Essa abordagem ajuda a economizar energia e a escalar a rede para um grande número de nós, balanceando a carga de energia entre todos os sensores.

---

3.3. Protocolos de Roteamento por Localização (Geográficos)

Ilustração do roteamento geográfico, mostrando a decisão de encaminhamento baseado na posição do nó vizinho mais próximo do destino (Abordagem Greedy).
(Fonte: Vaqar, Sayyid. SNGF Selected Node Geographic Forwarding Routing Protocol for VANETs.)

Estes protocolos utilizam informações de localização de cada nó (geralmente via GPS ou outros métodos de localização) para determinar o caminho de roteamento. O principal benefício é a redução da sobrecarga de manutenção de tabelas de roteamento complexas. A informação da posição geográfica do nó destino ou da Estação-Base é utilizada para direcionar os pacotes de forma eficiente. O protocolo GPSR (Greedy Perimeter Stateless Routing) é um exemplo popular, que utiliza a abordagem greedy (gulosa) para encaminhar o pacote para o vizinho mais próximo do destino, recorrendo a uma técnica de perímetro quando a abordagem gulosa falha [5].

---

3.4. Protocolos Baseados em Ant Colony Algorithm (ACA)

O Ant Colony Algorithm é uma meta-heurística inspirada no comportamento de busca por alimento das formigas. Ele é aplicado ao roteamento em WSNs para encontrar caminhos ótimos que considerem múltiplos objetivos, como menor distância e maior vida útil dos nós. "Formigas" virtuais (pacotes de controle) exploram a rede e depositam "feromônios" nas rotas. A concentração de feromônios guia os pacotes de dados subsequentes. Rotas com maior concentração de feromônio (melhores rotas) são mais utilizadas. Este método é adaptativo e robusto para topologias dinâmicas e otimizado para a métrica de energia [1].

---

3.5. Protocolos Baseados no Algoritmo A-star

O algoritmo A-star (A*) é um algoritmo de busca de caminho informado (ou heurístico) que encontra o caminho de custo mais baixo da origem ao destino [3]. Em WSNs, ele é utilizado para otimizar o processo de descoberta de rotas. O custo de um caminho é calculado pela soma de dois componentes: g(n), o custo real do caminho da origem ao nó n, e h(n), uma heurística (estimativa) do custo do nó n ao destino. Ao invés de usar a distância como métrica, o A-star pode usar uma heurística que prioriza a energia restante do nó, garantindo que o caminho escolhido seja o que menos onera os nós mais fracos da rede, aumentando a resiliência [8].

---

3.6. Protocolos Baseados em Padrões IETF/IPv6

Arquitetura 6LoWPAN: O roteador de borda conecta a rede 802.15.4 de baixa potência à infraestrutura IPv6 da Internet, utilizando compressão para reduzir o overhead. (Fonte: https://ernet.in/content/6lowpan)

Embora muitos protocolos de WSN (como LEACH) sejam proprietários ou específicos de pesquisa, a padronização pela IETF introduziu o conceito de 6LoWPAN (IPv6 over Low-Power Wireless Personal Area Networks). Este padrão adapta o IPv6 para as restrições de WSNs, principalmente através da compressão de cabeçalho para reduzir o overhead e maximizar a eficiência energética.

O protocolo de roteamento predominante neste contexto é o RPL (Routing Protocol for Low-Power and Lossy Networks), que é otimizado para a topologia muitos-para-um e utiliza uma métrica de custo baseada na confiabilidade e no consumo de energia, garantindo que bilhões de nós de sensores possam ser endereçados e conectados à Internet.

4. Comparação entre Protocolos

---

4.1. Critérios de Avaliação e Abordagens

A escolha do protocolo ideal depende do cenário de aplicação e das métricas priorizadas. Os critérios de comparação mais importantes incluem o Consumo de Energia (o principal diferencial das WSNs), a Escalabilidade (capacidade de gerenciar milhares de nós), a Latência (tempo de resposta, essencial para aplicações críticas) e a Robustez (resistência a falhas de nó e mudanças de topologia).

Os protocolos Hierárquicos (Clustering) são superiores em Escalabilidade e Eficiência Energética (por causa da agregação de dados), mas podem ter maior Latência devido aos cluster heads. Os Planares são mais simples e podem ter menor latência para a transmissão inicial, mas sofrem de baixa Eficiência Energética e Escalabilidade em grandes redes devido ao excesso de comunicação.

---

4.2. Tabela Comparativa (Esquemática)

A tabela a seguir apresenta uma visão comparativa das principais categorias de protocolos, focando nas métricas cruciais de WSNs:

Tabela 1. Comparação de Protocolos de Roteamento para WSNs por Critérios de Desempenho

---

4.3. Discussão dos Resultados

A tabela demonstra que não existe um protocolo universalmente superior. Protocolos Hierárquicos são a solução de default para redes onde o objetivo é maximizar o tempo de vida (energia), sendo ideais para monitoramento de longo prazo. Protocolos Planares ou Geográficos podem ser preferíveis em cenários com restrições de tempo de resposta (baixa latência). A tendência de pesquisa se move para protocolos otimizados (como $A^*$ ou Ant Colony) que podem adaptar-se dinamicamente a mudanças de energia e topologia, combinando alta eficiência com robustez.

5. Segurança e Desafios Futuros

---

5.1. Ataques e Vulnerabilidades em Protocolos de Roteamento

Devido ao ambiente sem fio e à natureza descentralizada das WSNs, a camada de roteamento é altamente vulnerável. Ataques à segurança do roteamento comprometem a integridade e a disponibilidade da rede, e devem ser mitigados:

• Ataque Sinkhole: O invasor atrai o tráfego de dados para si, criando um nó malicioso com uma rota mais curta ou de "melhor qualidade" (falsa). É um dos ataques mais perigosos, pois pode capturar grandes quantidades de dados e paralisar a rede.
• Ataque Sybil: Um único nó malicioso apresenta múltiplas identidades (endereços) na rede, confundindo os protocolos de roteamento baseados em vizinhança e coordenação.
• Ataque Wormhole: Dois nós maliciosos, distantes um do outro, criam um túnel (wormhole) de baixa latência entre si, fazendo com que o tráfego de dados seja roteado através deles, ignorando a verdadeira topologia da rede.
• Selective Forwarding (Encaminhamento Seletivo): O nó malicioso decide quais pacotes de dados encaminhar, descartando seletivamente os pacotes importantes ou sensíveis, o que diminui a confiabilidade da rede sem que os nós vizinhos percebam a falha imediatamente [2].

---

5.2. Mecanismos de Defesa

A defesa contra esses ataques exige soluções leves, adequadas às limitações dos nós:

• Criptografia e Autenticação: Uso de chaves simétricas leves (como AES) para garantir a confidencialidade e a integridade dos dados e das mensagens de controle de roteamento. A autenticação mútua entre vizinhos ajuda a mitigar o ataque Sybil.
• Protocolos de Roteamento Seguros: O desenvolvimento de protocolos inerentemente seguros que incluam verificações de confiança (trust management) e redundância de rotas para isolar nós suspeitos.
• Detecção de Intrusão (IDS) Distribuída): Implementação de mecanismos nos próprios nós para monitorar o comportamento de seus vizinhos e relatar atividades anormais à Estação-Base, combatendo ataques como o Sinkhole e o Selective Forwarding.

Aplicações

---

As Redes de Sensores Sem Fio (WSNs) com protocolos de roteamento otimizados têm diversas aplicações práticas. A escolha do protocolo está intrinsecamente ligada aos requisitos de cada cenário, onde diferentes métricas (energia, latência, confiabilidade) são priorizadas.

1. Monitoramento Ambiental e de Desastres

Aplicações em larga escala, como monitoramento de florestas (detecção de incêndios), qualidade da água em bacias hidrográficas ou atividade sísmica, dependem de milhares de nós espalhados por áreas vastas e muitas vezes inacessíveis.

• Desafio Principal: Longevidade da rede. A substituição manual de baterias é logisticamente impossível ou proibitivamente cara.
• Implicação para Roteamento: A eficiência energética é a métrica dominante. Protocolos Hierárquicos (baseados em clustering), como o LEACH, são ideais, pois a agregação de dados nos Cluster Heads (CHs) reduz drasticamente o número de transmissões de longa distância para a Estação-Base. A rede deve ser tolerante a falhas, pois nós podem ser perdidos para o ambiente.

---

2. Agricultura de Precisão (Smart Agriculture)

Sensores monitoram microclimas, umidade do solo, níveis de nutrientes e saúde das plantações em tempo real. Isso permite a aplicação automatizada e otimizada de água e fertilizantes, aumentando a produtividade e a sustentabilidade.

• Desafio Principal: Custo-benefício e escalabilidade. A rede precisa cobrir grandes fazendas e operar por múltiplas estações de colheita sem manutenção.
• Implicação para Roteamento: Similar ao monitoramento ambiental, a eficiência energética é vital. Protocolos Hierárquicos são preferidos para escalar a rede e balancear a carga, garantindo que nenhum grupo de nós se esgote prematuramente. A latência geralmente não é crítica.

---

3. Monitoramento de Saúde (Body Area Networks - BANs)

Redes de sensores corporais (BANs) são usadas para o monitoramento contínuo de sinais vitais de pacientes, tanto em ambiente hospitalar quanto em casa (e-health). Sensores medem ECG, saturação de oxigênio, pressão arterial, etc.

• Desafio Principal: Confiabilidade e tempo de resposta. A falha na entrega de um pacote de dados de alerta pode ter consequências graves.
• Implicação para Roteamento: As métricas prioritárias mudam de energia para baixa latência e alta confiabilidade (QoS). O protocolo deve garantir a entrega rápida e ordenada de pacotes críticos. Protocolos Geográficos ou de roteamento com priorização de tráfego podem ser mais adequados do que protocolos focados puramente em energia.

---

4. Automação Industrial (Industrial IoT - IIoT)

Em "fábricas inteligentes", sensores monitoram a saúde de máquinas (manutenção preditiva), controlam processos de manufatura e otimizam a logística interna. Essas redes são frequentemente chamadas de Redes de Sensores Sem Fio Industriais (IWSNs).

• Desafio Principal: Confiabilidade, determinismo e interoperabilidade. A comunicação deve ser previsível (baixo jitter) para suportar loops de controle em tempo real.
• Implicação para Roteamento: Este é um domínio onde a padronização é essencial. O protocolo RPL (Routing Protocol for Low-Power and Lossy Networks), padronizado pelo IETF e construído sobre 6LoWPAN (mencionado na Seção 3.6), é a escolha dominante. Ele é projetado para criar topologias estáveis e confiáveis (DAGs), otimizadas para o fluxo de dados "muitos-para-um" (sensores para o controlador) e "um-para-um" (controlador para um atuador).

---

5. Vigilância e Rastreamento Tático

WSNs são utilizadas em cenários militares para vigilância de perímetro, detecção de intrusos e rastreamento de alvos. Os nós são frequentemente implantados de forma aleatória (e.g., lançados de aeronaves) e operam em ambientes hostis.

• Desafio Principal: Segurança, robustez e autoconfiguração. A rede deve operar em um ambiente adversário e se reconfigurar rapidamente se nós forem destruídos ou capturados.
• Implicação para Roteamento: O protocolo deve ser seguro contra ataques de roteamento (como Sinkhole e Wormhole, discutidos na Seção 5). A robustez (capacidade de encontrar novas rotas) e a baixa latência são cruciais. Protocolos Planares (como Directed Diffusion) ou Geográficos são úteis, pois podem se adaptar dinamicamente à topologia e não dependem de uma infraestrutura fixa de clusters.

6. Conclusão

---

Em conclusão, os protocolos de roteamento são o alicerce para o sucesso e a viabilidade das Redes de Sensores Sem Fio. As WSNs apresentam desafios únicos e interligados—notavelmente as limitações de energia, memória e o risco de segurança—que tornam a adoção direta de protocolos de redes tradicionais inviável. O desenvolvimento e a escolha de um protocolo devem ser orientados pelas exigências da aplicação: protocolos Hierárquicos (Clustering) para longevidade e escalabilidade; protocolos Geográficos para baixa sobrecarga; e protocolos otimizados por meta-heurísticas (como $A^*$ ou Ant Colony) para adaptabilidade e roteamento inteligente.

O estudo contínuo se concentra em abordagens que integram considerações de segurança e eficiência energética em um único processo de roteamento, garantindo que as WSNs continuem a evoluir e a encontrar novas aplicações em um mundo cada vez mais conectado e dependente de dados sensoriados.

7. Referências

---

Para o próximo tópico: Perguntas ->

[1] Guo, W., Zhang, W. e Lu, G. (2010). A Comprehensive Routing Protocol in Wireless Sensor Network Based on Ant Colony Algorithm. Disponível em: https://online-journals.org/index.php/i-joe/article/viewFile/7060/4450

[2] Anjali, Shikha e Sharma, M. (2014). Wireless Sensor Networks: Routing Protocols and Security Issues. Disponível em: https://www.researchgate.net/publication/286583194_Wireless_Sensor_Networks_Routing_Protocols_and_Security_Issues

[3] Ghaffari, A. (2014). An Energy Efficient Routing Protocol for Wireless Sensor Networks using A-star Algorithm. Journal of applied research and technology. Disponível em: https://www.researchgate.net/publication/272381340_An Energy Efficient Routing Protocol for Wireless Sensor Networks using A-star Algorithm

[4] Singh, S. K., Singh, M. P. e Singh, D. K. (2010). Routing Protocols in Wireless Sensor Networks A Survey. International Journal of Computer Science & Engineering Survey (IJCSES). Disponível em: https://www.airccse.org/journal/ijcses/papers/1110ijcses06.pdf

[5] Akkaya, K. e Younis, M. (2003). A survey on routing protocols for wireless sensor networks. Disponível em: https://www.researchgate.net/publication/222702366_A_Survey_on_Routing_Protocols_for_Wireless_Sensor_Networks

[6] Singh, S. P. e Sharma, S. C. (2015). A Survey on Cluster Based Routing Protocols in Wireless Sensor Networks. Disponível em: https://www.mdpi.com/1424-8231/15/8/11113

[7] Singh, S. P. e Sharma, S. C. (2014). A Survey on Cluster-based Routing Protocols in Wireless Sensor Networks. Disponível em: https://scialert.net/fulltext/?doi=jas.2014.2011.2022

[8] Diwakar, M. e Kumar, S. (2012). An Energy Efficient Level Based Clustering Routing Protocol For Wireless Sensor Networks. International Journal of Advanced Smart Sensor Network Systems. Disponível em: https://www.researchgate.net/publication/266222843_An_Energy_Efficient_Level_Based_Clustering_Routing_Protocol_For_Wireless_Sensor_Networks_using_A-star_Algorithm

Perguntas e Respostas

---

Mostrar respostas

---

1) Quais são as principais limitações dos nós de sensores que os protocolos de roteamento devem considerar?

---

2) O que diferencia os protocolos de roteamento de Vetores de Distância e de Estado do Enlace?

---

3) Por que a eficiência energética é uma métrica crucial para o roteamento em WSNs?

---

4) Explique a diferença entre protocolos de roteamento planares e hierárquicos em WSNs.

---

5) Qual é o principal desafio de segurança em WSNs e como o ataque Sinkhole o explora?
