Na seção MAC em Redes sem Fio foi exposto o problema dos terminais
escondidos. Para lidar com esse problema, o padrão definiu um mecanismo
adicional usando dois sinais de controle, RTS e CTS. A utilização
desse mecanismo é opcional, entretanto todo nó 802.11 tem
que implementar a função para poder reagir corretamente caso
receba esses sinais.

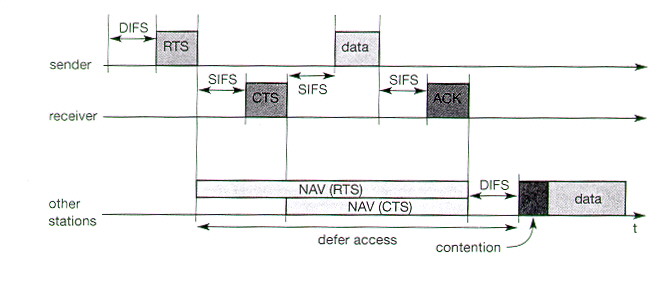

A figura abaixo mostra o uso do RTS e CTS. |
Depois
de esperar por DIFS (mais um backoff time aleatório se o meio estiver
ocupado), o emissor pode emitir um RTS (request to send – pedido para enviar),
que não possui nenhuma prioridade em relação às
outras mensagens. O pacote RTS inclui o destinatário e o tempo previsto
para transmissão dos dados. Esse tempo previsto especifica o intervalo
de tempo necessário para transmitir o quadro de dados integralmente
mais o sinal ACK que será enviado pelo receptor. Toda a estação
que receber o sinal RTS tem que fixar o seu NAV (Net Allocation Vector)
de acordo com a duração do tempo previsto especificado no
RTS. O NAV especifica o primeiro ponto no tempo onde a estação
pode tentar acessar o meio novamente.
Se o receptor (da mensagem que o emissor quer enviar) recebe o RTS, ele responde com um CTS (clear to send – “pode enviar”), depois de esperar por SIFS. Esse sinal CTS contém novamente o tempo previsto para transmissão da mensagem propriamente dita. E todas as estações que receberem o CTS do receptor têm que ajustar seus NAV. O conjunto de estações que receberam o CTS não é, necessariamente, o mesmo conjunto de estações que receberam o RTS. Agora todas as estações dentro do raio de ação do emissor e do receptor foram informadas que vão ter que aguardar mais tempo para tentar acessar o meio. Isso contorna o problema do terminal escondido. Basicamente, o mecanismo reserva o meio para um único emissor. Finalmente, o emissor pode enviar a mensagem propriamente dita depois de SIFS. O receptor recebe a mensagem, espera por SIFS, e envia o sinal ACK se a transmissão estiver correta. Agora a transmissão está completa a o NAV em cada estação indica que o meio está inativo e o ciclo padrão pode recomeçar. Com esse mecanismo (uso do RTS e CTS), colisões
só podem acontecer no início (quando o RTS está sendo
enviado). Duas ou mais estações podem começar a transmissão
ao mesmo tempo (RTS ou dados). A utilização de RTS/CTS pode
resultar num overhead significativo, ou seja, a eficiência da transmissão
pode diminuir; causando perda de banda passante e um delay elevado. Por
isso esse mecanismo, normalmente, só é utilizado para se
enviar quadros grandes.
|
Novamente o emissor envia o RTS e o receptor
responde com o CTS. Depois disso, o emissor envia o primeiro quadro de dados
(frag1). A novidade nesse caso, é que, dentro do frag1 , tem um campo onde
está armazenado o tempo previsto para o segundo quadro mais o sinal de ACK
do receptor. Novamente, várias estações vão reajustar seus NAV. O conjunto
de estações que farão esse reajuste pode ou não ser igual ao conjunto de
estações que receberam o RTS, o que depende do movimento de cada estação
do sistema. Depois de receber frag1, o receptor envia o sinal de ACK, que
nesse caso também armazena o tempo previsto para o segundo quadro mais o
segundo sinal de ACK. Esse sinal será recebido pelo conjunto de
que estão dentro do raio de ação do receptor da mensagem. Caso houvesse
mais quadros para serem enviados, o procedimento se repetiria após o envio
do frag2.
|
